防震天平台能不能达到10Hz、-20dB，应通过输入与输出同步测量验证
正衡检测可根据平台结构、额定载荷、安装方式和验收指标，制定振动传递率、共振搜索与台面平面度测试方案。测试对象可包括防震天平台、被动隔振平台、光学平台、精密仪器减振台及其隔振元件。
同一平台在空载、额定载荷、不同重心、不同气压或不同调平状态下，固有频率和传递率可能明显不同。正式数据必须与明确的样品状态绑定，不能脱离工况比较。
可以测试和报告哪些性能
10Hz振动传递率
在约定方向、载荷、激励幅值和稳定状态下，同步测量基座输入与台面输出，给出幅值比及dB值。
频率响应与共振区
通过低频正弦扫描识别固有频率、共振放大区、隔振起效频段及高于共振区后的衰减趋势。
垂直与水平隔振
按使用场景分别测试垂直、纵向和横向响应，避免用单一方向结果代表三向性能。
多点台面响应
在台面中心、边缘或关键安装点布置输出测点，评估刚体运动、局部响应和台面一致性。
台面平面度
在指定600mm测区、测线或整台网格上记录高度数据，计算相对参考平面的最大偏差。
水平度与重复性
按需要补充水平状态、调平后稳定性、重复装载或重复测量数据，为安装验收提供依据。
主要标准与适用边界
现行推荐性国家标准，用于隔振器静、动态特性测量。用于整台平台时，需要根据结构、载荷和客户指标补充测点、激励与判定细节。
用于隔振设计、系统参数和工程目标理解。它不是一份可直接覆盖所有平台产品的操作型试验规程，产品验收仍需确认具体测试方法。
可作为隔振器特性和振动传递特性试验的相关方法参考，实际采用前应确认版本、适用对象和报告资质范围。
现行平面度检测方法标准，可用于建立台面测点、参考平面和偏差评价思路。600mm指标的具体测区和算法应在方案中明确。
用于几何公差的检测与验证原则，支持平面度结果的规范表达、测量方案和符合性判定。
标准号不能代替完整试验条件
振动传递率取决于输入幅值、频率、方向、载荷、重心、支承状态、传感器位置和数据处理方式。台面平面度也取决于测区、点距、参考平面和算法。委托前应把这些条件写入方案，避免不同机构得到的数据不可比。

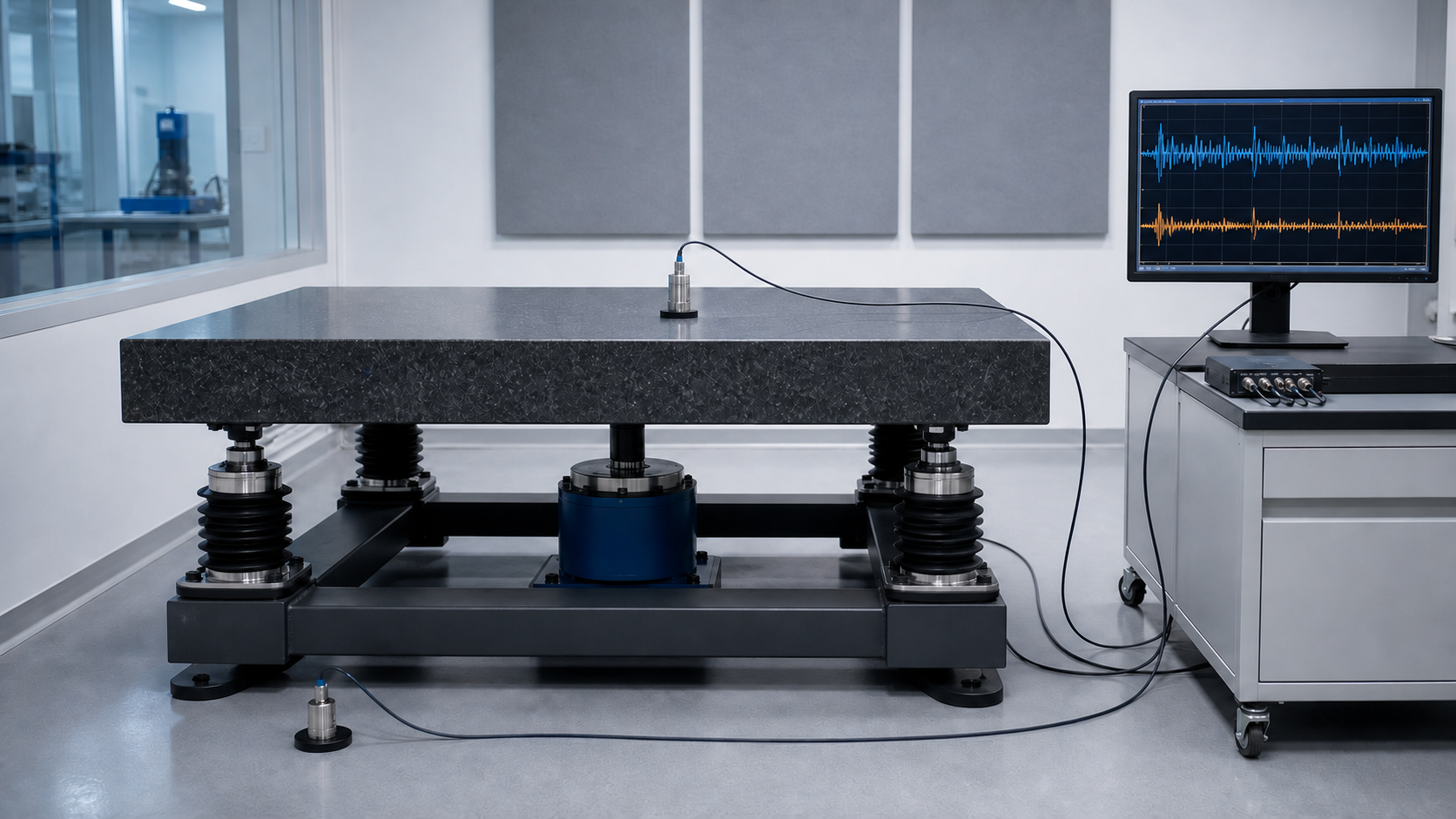

振动传递率测试方法
为什么必须同时测输入与输出
只看台面振动不等于传递率
台面输出很小，可能来自平台隔振，也可能只是输入本来就小；没有同步输入就不能计算传递率。
输入与输出要使用同类量
可使用加速度、速度或位移幅值，但分子分母必须使用相同物理量、相同频率处理和相同幅值定义。
-20dB不是减少20%
按幅值比公式，-20dB对应0.1倍；若采用其他统计量或功率定义，换算方式不同，因此报告必须写清公式。
共振区可能先放大
被动隔振系统在固有频率附近可能出现响应放大，只有频率高于一定范围后才进入有效隔振区。不能只测一个高频点就代表全频性能。

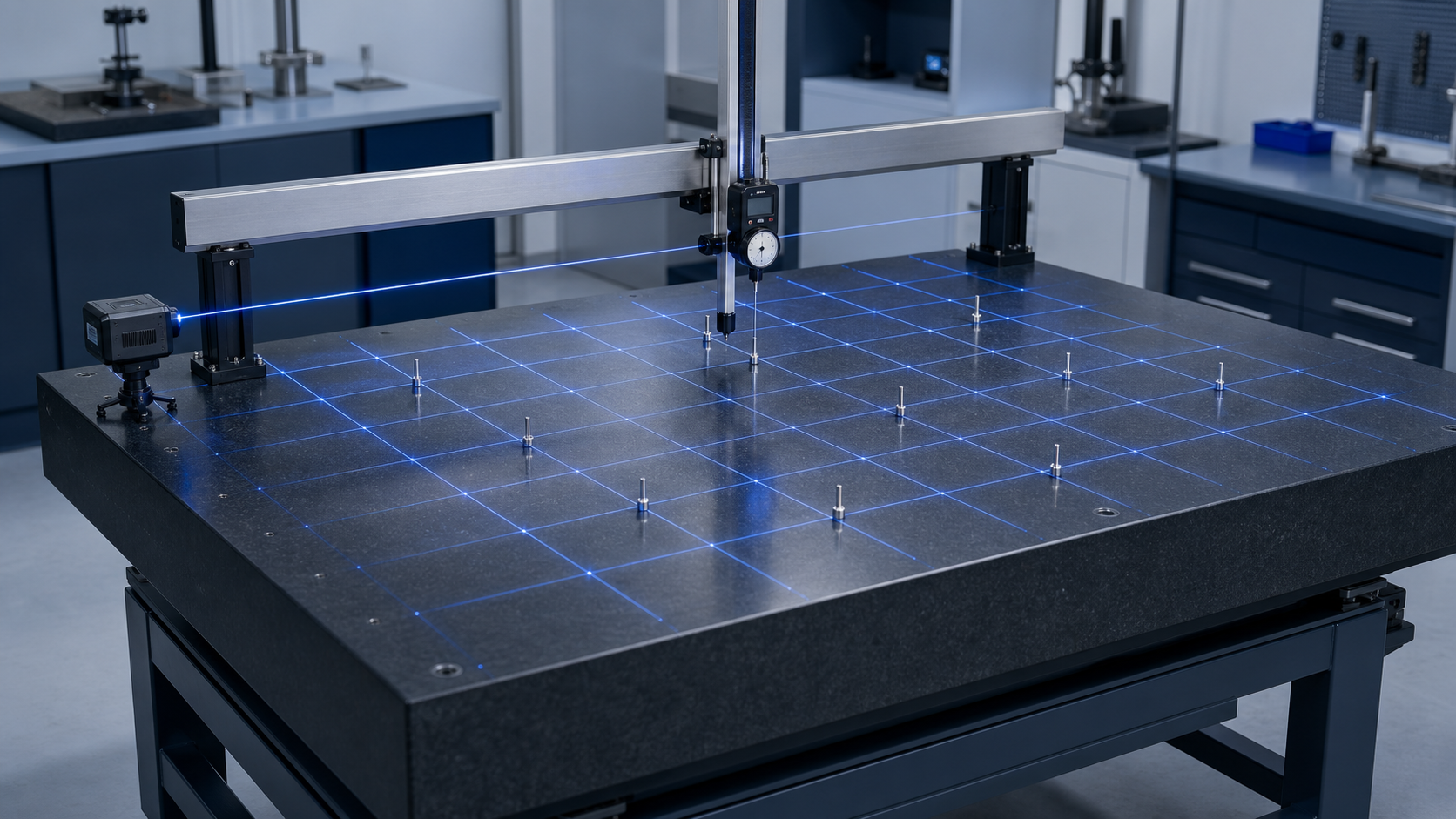

台面平面度测试方法
送样或现场测试前需要提供
产品与安装资料
平台尺寸、重量、隔振结构、安装图、支承点、调平方式、供气要求、允许行程和运输限制。
载荷与重心
实际设备重量、额定载荷、模拟载荷方案、重心位置、安装孔位及工作时可能变化的载荷。
技术指标
目标频率、方向、传递率或dB限值、激励幅值、平面度测区、水平度要求和判定依据。
报告用途
研发比较、出厂验收、招投标、现场验收或资质标识要求；若要求CMA/CNAS，应提前核对方法和认可范围。
报告应包含哪些关键信息
可复现的试验状态
样品、载荷、安装、气压、调平、方向、输入和测点位置必须可追溯。
频率响应与10Hz数据
既给曲线，也给10Hz输入、输出、幅值比和dB值，避免只有“合格/不合格”。
平面度点位与算法
保留测区、网格、原始高度、参考平面、计算方式、最终结果和不确定度。
明确的判定边界
结论只适用于被测样品、载荷、安装和方法，不把局部或单方向结果扩展为所有工况。
常见问题 FAQ
防震天平台10Hz振动传递率小于-20dB是什么意思？
按振动幅值比计算时，传递率级为20×log10（台面输出幅值÷基座输入幅值）。-20dB对应幅值比0.1，即在相同方向、相同频率和约定载荷下，台面响应幅值不高于基座输入幅值的10%。报告应同时给出输入、输出、比值和dB结果，不能只写一个结论。
GB 50463-2019可以直接作为防震天平台的检测方法吗？
GB 50463-2019主要用于工程隔振设计和性能目标理解。产品验收时还应把激励方式、载荷、安装状态、传感器位置、频率范围、数据处理和判定规则写入试验方案；隔振器静动态性能可参考GB/T 15168-2013，必要时结合SJ/T 10178-1991或双方确认的方法。
三级被动减振怎么测试？
“三级”必须先明确是产品结构分级、性能等级还是采购技术条款。试验不能只按名称判定，应在约定载荷和安装状态下测量频率响应、10Hz传递率、共振区和必要的垂直/水平响应，再依据合同或技术规格作结论。
振动传递率应测垂直方向还是水平方向？
取决于产品用途和技术规格。显微、光学及精密测量平台通常至少关注垂直方向；若平台需隔离横向扰动，应增加纵向和横向测量。各方向应分别布置同向输入、输出传感器并分别报告。
防震天平台空载和带载结果会一样吗？
通常不会。载荷质量、重心位置、隔振元件压缩量、气压和调平状态都会改变系统固有频率与传递率。正式方案应明确空载、额定载荷或模拟实际设备载荷，并记录载荷分布。
台面平面度0.05mm/600mm怎样理解？
应先确认它指任意600mm局部区域、指定600mm测线，还是整个台面按600mm评价长度进行控制。确定口径后建立测量网格或测线，相对于参考平面记录各点高度并计算最大偏差；报告应标明测区、点位、仪器、算法和测量不确定度。
平面度、水平度和表面粗糙度是一回事吗？
不是。平面度反映实际表面对理想平面的偏离；水平度反映台面相对重力水平面的倾斜；表面粗糙度反映更小尺度的表面微观起伏。三者的测量设备、取样尺度和判定方式不同。
振动传递率和台面平面度可以放在同一份报告里吗？
在样品、方法、设备和资质范围均确认后，可以按两个检验项目在同一份报告中分别记录方法、数据和判定。若客户要求CMA或CNAS标识，应在委托前确认拟采用方法及对应认可范围。
大型防震平台必须送到实验室吗？
不一定。需要结合尺寸、重量、运输风险、激励条件、现场背景振动和仪器布置判断。现场测试更接近实际安装状态，但必须验证激励可控、输入输出信噪比、环境干扰和测量溯源是否满足报告要求。
需要确认防震天平台怎样测试？
可发送平台尺寸、重量、隔振结构、额定载荷、安装方式以及10Hz传递率和台面平面度指标。正衡检测协助确认送样或现场方案、测试方向、测点、方法和报告要求。
