霍尔器件能不能测，关键先看它是裸霍尔元件、线性霍尔IC，还是开关/锁存型霍尔IC
正衡检测可根据器件类型、输出形式、磁场范围、温区和故障现象，制定电性能、磁特性、温度漂移、动态响应、可靠性应力与失效分析方案。
磁场强度、方向、气隙和移动速度都会改变输出。正式测试应使用可校准磁场源和参考探头，并把供电、负载、温度、装夹方向与磁场扫描过程写入报告。
不同霍尔器件分别测什么
裸霍尔元件
测输入/输出电阻、霍尔电压、零磁场偏置、恒流或恒压磁灵敏度、线性度、温度系数和噪声，必须确认四端连接及激励方式。
线性/比例式霍尔IC
测供电电流、静态输出、灵敏度、线性度、饱和、输出摆幅、零点偏置、温漂和带宽，结果与供电、负载及磁场方向绑定。
霍尔开关
测工作点Bop、释放点Brp、磁滞Bhys、输出高低电平、漏电/导通能力、极性、响应时间及温度边界。
锁存型霍尔IC
分别以正负磁场触发和复位，确认双极性门限、磁滞、掉电/上电状态和温度下的保持行为。
汽车位置/速度传感组件
除IC参数外，还需把磁钢、气隙、安装角、目标轮、机械行程、线束、诊断输出和ECU负载作为系统条件。
失效样品
先复现无输出、漂移、误触发、温度失效或间歇异常，再用无损和破坏性手段建立从现象到根因的证据链。
主要标准与适用边界
现行霍尔元件产品标准，修改采用IEC 60747-14-2:2000，适合封装半导体霍尔元件的术语、参数和试验要求。
面向霍尔集成电路的测试方法。实际项目仍需结合线性、开关、锁存或专用接口器件的数据手册确定项目、条件和限值。
覆盖利用霍尔效应的封装半导体霍尔元件，可作为国际方法和参数定义参考；不能自动代替霍尔IC产品规格。
汽车用集成电路应力试验资格框架，涉及温度、电气、封装、ESD等试验组；适用于汽车级IC资格策划，不是单一霍尔性能试验。
可按器件类型与客户要求选用温度循环、湿热/加速湿气、寿命、ESD、锁存等半导体可靠性方法，版本与严酷度应在委托前确认。
数据手册限值仍是产品判定核心
通用标准解决“怎么测”和参数定义，具体型号的供电、负载、磁场极性、温区、门限和允许漂移通常来自器件规格书或客户技术条件。无规格限值时，可做实测、样品对比和统计，但不宜直接给出合格/不合格结论。

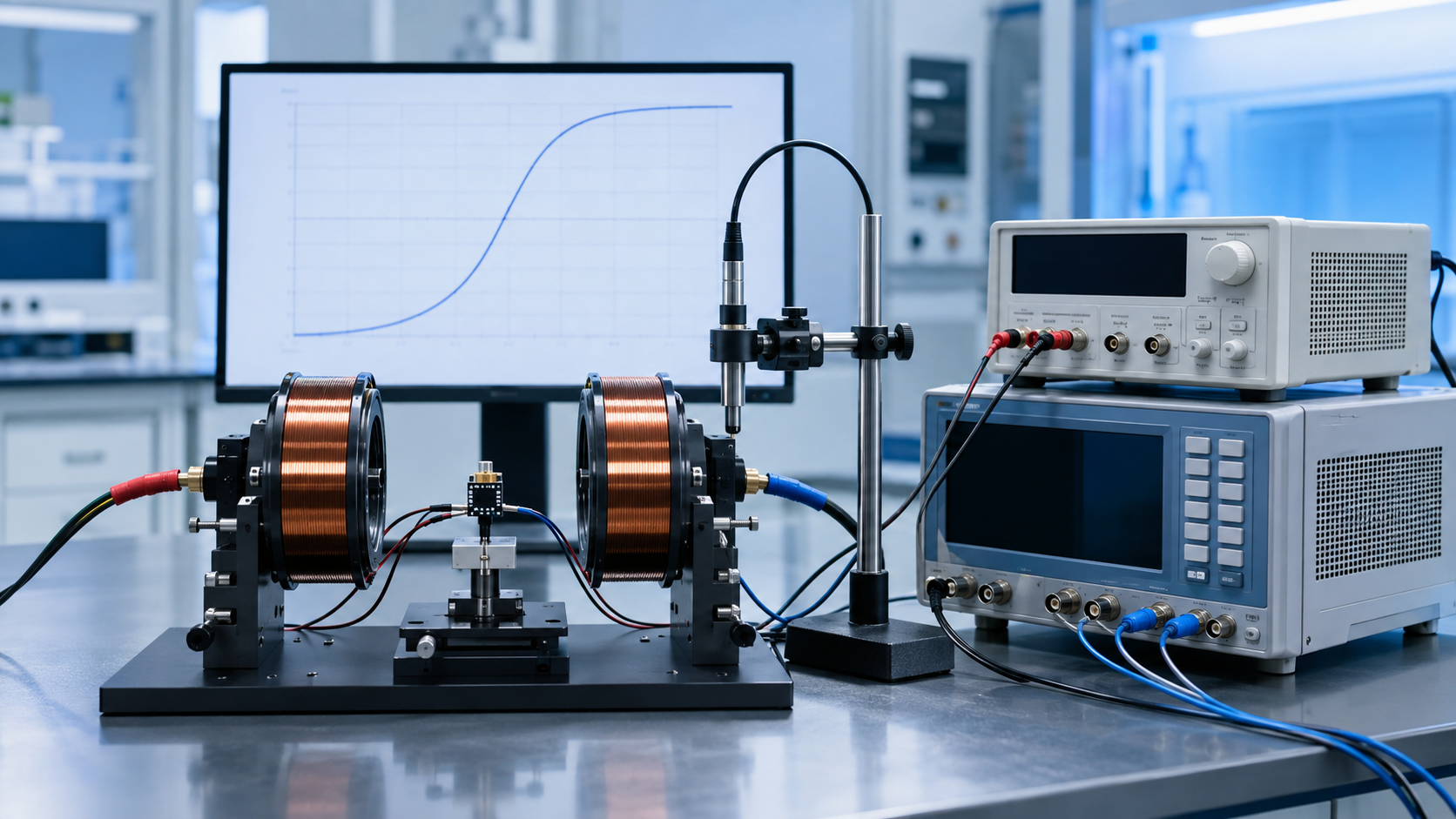

磁特性与温度特性测试流程
测试系统必须控制的五个条件
磁场准确度与均匀性
参考磁场探头应位于接近器件敏感区的位置；较大封装或组件还要评估空间梯度，不能只记录线圈电流。
方向、极性与气隙
霍尔器件对敏感轴和极性有明确要求。翻面、偏角或气隙变化可能造成门限差异甚至相反结论。
供电与输出负载
开漏、推挽、模拟、PWM或数字总线输出的上拉、负载和采样方式不同，供电纹波也会进入测量结果。
温度与自热
箱内环境温度不等于结温。应控制驻留时间、功耗、导线热传导和磁场源发热，必要时监测器件附近温度。
夹具与邻近材料
钢制螺钉、夹具、屏蔽罩或电流导体会改变局部磁场；夹具应非磁性、重复定位，并保持线束和接地一致。

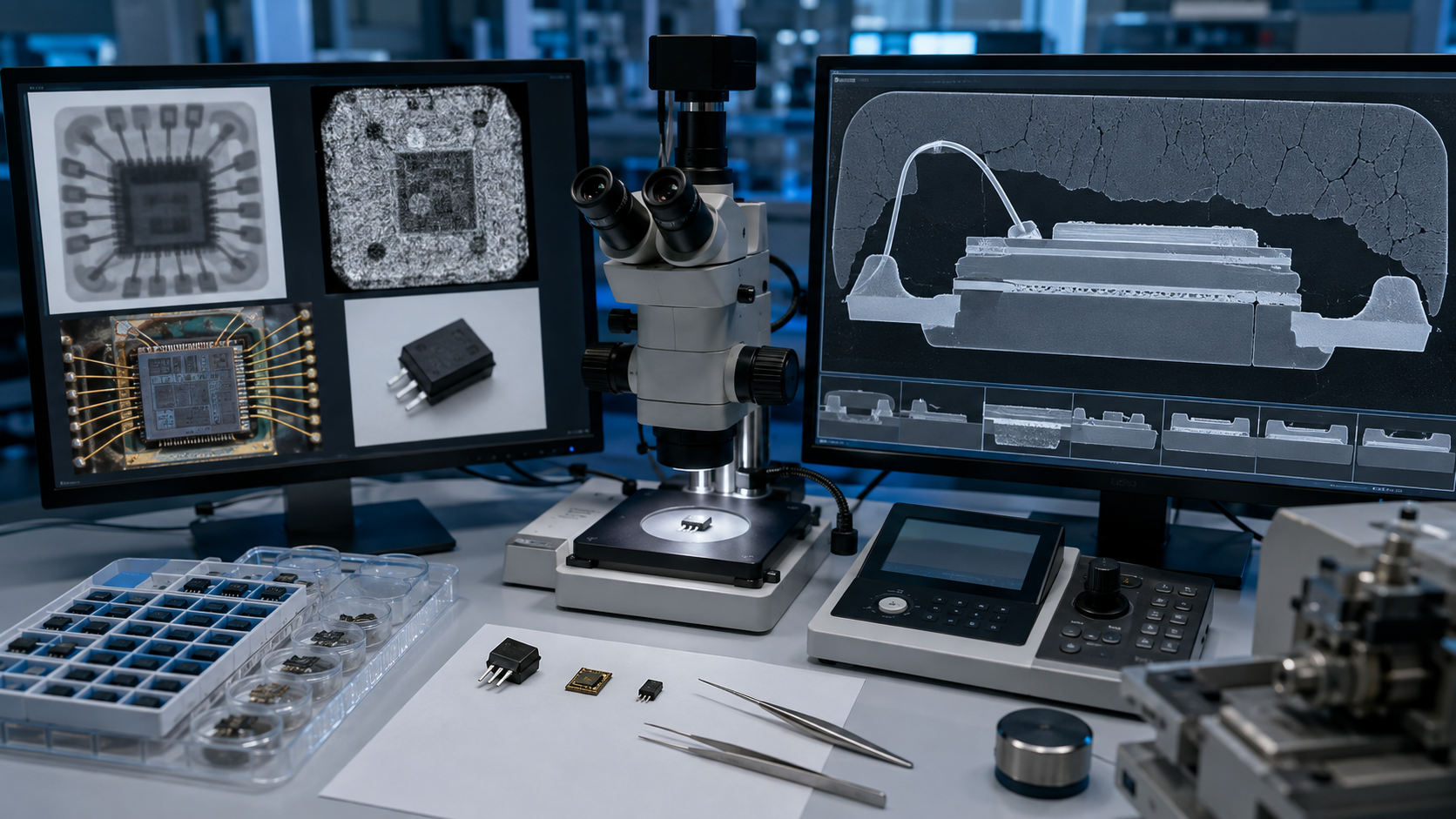

霍尔元件失效分析怎样逐步定位
送样与资料要求
样品与对照
失效分析建议同时提供失效品、同批良品和历史良品；参数测试可先送10～20只评估方法与离散，正式数量按目的确定。
器件资料
提供型号、数据手册、封装、引脚、器件类型、磁场敏感轴、供电、输出、温区和判定限值。
磁路与机构
系统件提供磁钢材料/极性、气隙、安装角、目标轮或行程、夹具图纸和传感器实际位置。
故障信息
提供异常现象、波形、复现条件、失效率、批次、生产与回流记录，以及温湿度、ESD、机械或过压应力历史。
报告用途
说明用于研发验证、来料检验、故障定位、可靠性评估或汽车资格预评估；如要求资质标识需预先核对范围。
常见问题 FAQ
霍尔元件和霍尔IC的测试相同吗？
不相同。无源霍尔元件通常关注输入/输出电阻、霍尔电压、偏置和磁灵敏度；霍尔IC还包含供电、调理和输出电路，要按线性、开关或锁存类型测输出、工作点、释放点、磁滞和动态响应。
霍尔开关的Bop、Brp和Bhys怎样测？
在规定供电、温度、磁场方向和磁场变化速率下，从弱到强扫描磁场得到工作点Bop，再反向扫描得到释放点Brp，两者差值或约定关系用于表示磁滞Bhys。报告必须同时写明极性、方向和温度。
零磁场输出为什么会漂移？
芯片失调、封装应力、温度、供电、机械安装和邻近磁性材料都可能影响零场输出。应在受控零磁场、稳定温度和相同装夹条件下复测，必要时做温度循环前后对比。
霍尔传感器温度漂移怎么测？
先确定温区、温度点、驻留和热平衡判据，再在每个温度点重复零场和规定磁场测试，分别计算偏置、灵敏度、工作点和释放点的温度变化。只测高低温两个瞬时点通常不足以解释曲线。
输出异常就能判断霍尔芯片损坏吗？
不能。磁钢强度、气隙、安装偏角、线束压降、供电纹波、负载、保护电路和机械位移都可能造成同类现象。失效分析应先在受控磁场下复现，再逐步定位封装、互连或芯片缺陷。
磁钢和气隙会影响霍尔测试结果吗？
会。器件看到的是安装位置的实际磁通密度，而不是磁钢标称值。系统验证需固定磁钢批次、极性、距离、角度、气隙和磁路材料；器件参数测试则宜用可校准磁场源和参考探头。
汽车用霍尔IC做了AEC-Q100就等于认证通过吗？
不是。AEC-Q100是车用集成电路应力试验资格框架，测试组合按器件类型、温度等级和客户要求确定；它不是单项测试，也不能代替整车厂、Tier 1或器件规范的批准流程。
霍尔元件失效分析一定会破坏样品吗？
不一定。通常先做外观、电性、磁特性、X-ray或声学扫描等无损检查；只有证据需要时才进行开封、切片、SEM/EDS或FIB等破坏性分析，并预先约定保留样品。
霍尔器件测试需要多少样品？
研发确认可先用良品与失效品各3～5只建立方法，参数统计、可靠性或汽车资格试验需要更多样品并设置对照组。最终数量取决于器件类型、应力项目、失效模式和报告目的。
能否出具带CMA或CNAS标识的报告？
需在委托前根据具体标准、项目、样品和实验室认可范围确认。方法开发、对比研究或失效分析结论不应自动等同于认可范围内的标准检验报告。
需要确认霍尔元件或霍尔IC怎样测试？
可发送型号/数据手册、器件类型、磁场范围、温区、输出形式、故障现象和报告用途。正衡检测协助确认磁场系统、夹具、参数、样品数量与失效分析路径。
