电磁屏蔽效能测试|屏蔽室、设备机箱、平面材料与屏蔽涂层

EMC · 屏蔽结构与材料性能

屏蔽效能不能只报一个dB值,必须绑定对象、频率、场型和测量方法

正衡检测可根据屏蔽室、设备机柜机箱、0.1~2m屏蔽壳体、平面材料和屏蔽涂层的不同对象,制定空场基准、被测状态、频率扫描、多点测量和薄弱位置复核方案。

屏蔽效能SE低频磁场近场电场平面波多点扫描动态范围薄弱点定位

被测对象决定主标准

屏蔽室、整机壳体、平面材料和涂层的边界条件不同。材料试样结果不能直接代替整机结果,0.1~2m壳体方法也不能直接套到大型屏蔽室。

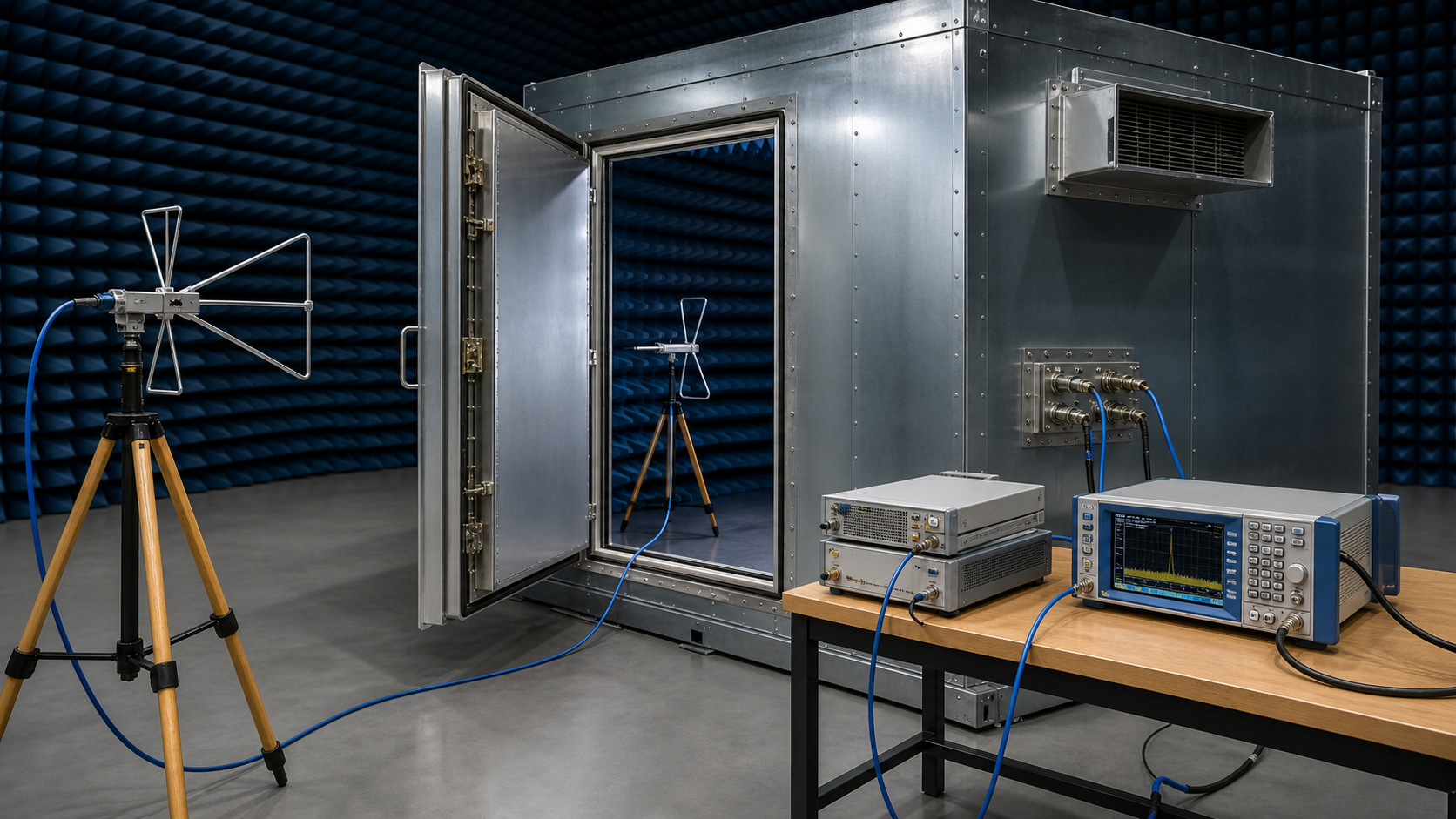

屏蔽室发射接收链路与门缝通风接口屏蔽效能测试示意
屏蔽室测试需要建立无屏蔽基准与屏蔽状态的可比测量链路,并关注门、通风和穿墙接口。AI概念示意图。

四类对象应怎样选择方法

电磁屏蔽室

按GB/T 12190-2021选择频段、场型、天线、布点和参考测量,重点覆盖门、通风波导、滤波器、观察窗和穿墙位置。

0.1~2m屏蔽壳体

按GB/T 39278-2020评估中小型设备壳体或屏蔽箱,尺寸、内部空间和天线/探头布置按标准适用范围确认。

平面屏蔽材料

按GB/T 30142-2013使用规定夹具和试样评估材料本体屏蔽效能;试样尺寸、厚度、方向和夹持密封直接影响结果。

电磁屏蔽涂层

按GB/T 25471-2010在规定基材、涂覆厚度、固化和夹具条件下测量,报告应记录基材和干膜状态。

设备机柜与机箱

先依据尺寸和结构判断可否使用壳体标准;复杂整机还需约定工作状态、线缆、接口、接地和局部泄漏扫描。

现场异常定位

在标准结果基础上,对门缝、接缝、通风孔、连接器和线缆穿墙点增加多测点或近场扫描,用于结构改进。

主要现行国家标准

GB/T 12190-2021《电磁屏蔽室屏蔽效能的测量方法》
适用于电磁屏蔽室的屏蔽效能测量,现行;不能把屏蔽室测点和距离直接缩放后用于小型壳体。
GB/T 39278-2020《0.1m~2m屏蔽壳体屏蔽效能的测量方法》
适用于各尺寸均在0.1m~2m范围的屏蔽壳体,现行;样品边界、开口和内部布置需与方法一致。
GB/T 30142-2013《平面型电磁屏蔽材料屏蔽效能测量方法》
用于平面型屏蔽材料试样,现行;结果代表规定夹具与试样状态下的材料性能。
GB/T 25471-2010《电磁屏蔽涂料的屏蔽效能测量方法》
用于电磁屏蔽涂料,现行;基材、涂层厚度、固化和制样一致性必须记录。

低频磁场和高频平面波不能互相代替

屏蔽机理会随频率、源距和场型变化。高导电材料在高频可能表现良好,但低频磁场仍可能需要高磁导材料、足够厚度或多层结构。报告必须按频段给出结果,不能用一个频点概括全部性能。

屏蔽效能SE怎样定义和计算

电场屏蔽效能

在同一测量条件下比较无屏蔽基准电场E1与屏蔽后电场E2,常用SE_E=20×log10(E1/E2),单位dB。

磁场屏蔽效能

比较无屏蔽基准磁场H1与屏蔽后磁场H2,常用SE_H=20×log10(H1/H2),频率和源距必须一致。

功率或接收量比较

部分系统用接收功率差直接表示dB衰减;报告需写明是场强比、功率差还是仪器读数差,避免公式混用。

可证明的上限

若屏蔽后信号接近噪声底,可报告的SE受系统动态范围限制,不能把“未测到”无限扩大为更高屏蔽效能。

标准屏蔽效能测试流程

1确认对象和频率范围提供产品尺寸、结构、材料、目标频段、目标SE、工作状态和报告用途,先选择对应标准与场型。
2现场与样品预检查检查门、接缝、通风、连接器、滤波器、线缆穿墙、接地和涂层状态,记录被测配置。
3建立空场/无屏蔽基准按标准布置发射与接收链路,校准信号源、放大器、天线/探头、线缆和接收机,记录基准随频率变化。
4核对动态范围结合发射功率、线损、天线因子、接收机噪声底和环境干扰,确认系统能够覆盖目标屏蔽效能。
5布置被测状态关闭门和接口,按实际工作或验收状态配置通风、滤波、线缆、接地及内部设备;材料试样按规定夹具密封。
6扫描频率与测点按目标场型、极化和频段测量;在门、通风、连接器、接缝及多个面增加规定测点,保留峰值与频率。
7计算SE并复核异常比较基准和屏蔽状态的同类读数,扣除必要的链路因素;对异常峰值重复测量并检查环境信号和结构薄弱点。
8报告边界报告只适用于被测样品、配置、频段、测点、极化和方法,不把局部材料结果扩展为整机或所有工况。

材料夹具与机箱薄弱点测试

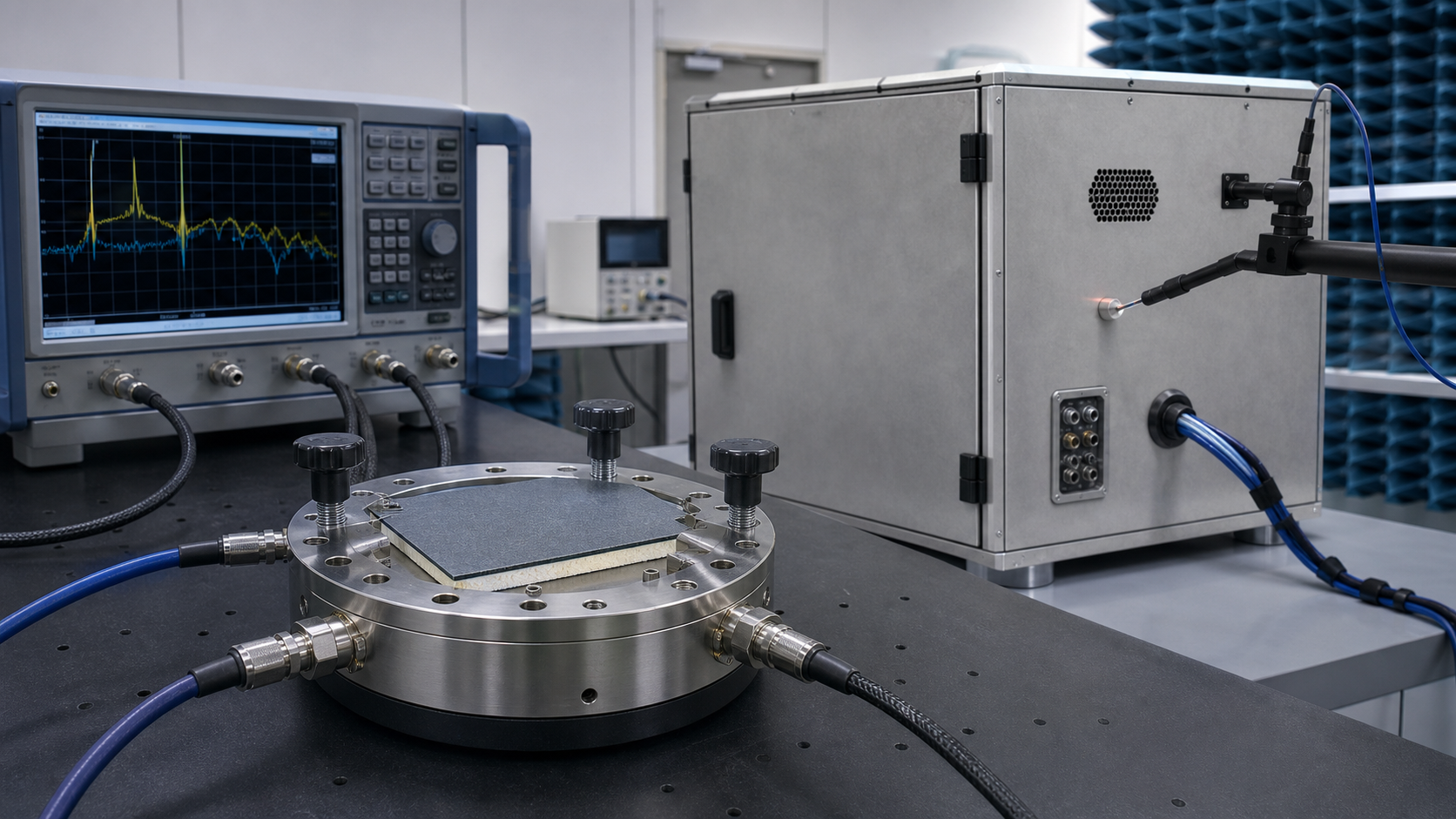

平面屏蔽材料夹具和设备机箱接缝开口屏蔽薄弱点测试示意
平面材料夹具用于评价材料本体,机箱扫描用于识别接缝、开口和接口泄漏,两类结果不可直接互换。AI概念示意图。

不同场型和频段的测量关注点

低频磁场

关注磁导率、材料厚度、接缝连续性和源距;通常使用适合磁场的环形天线或探头,并控制环境工频干扰。

近场磁场/电场

源与屏蔽体距离较近时,电场与磁场分量可能不满足平面波关系,应按目标源类型分别布置和评价。

远场平面波

在满足相应距离和场条件后用天线建立基准,需控制极化、天线高度、对准、反射和场地稳定性。

宽频扫描

天线、放大器、线缆和接收设备应覆盖相应频段;跨频段常需更换天线或测量链路并做分段校准。

最容易形成泄漏的结构位置

门缝与导电衬垫

压紧力、表面氧化、涂层覆盖、衬垫连续性和重复开关会改变接触阻抗。

通风孔与波导窗

孔径、深度、蜂窝结构、安装缝隙和污染影响截止特性与旁路泄漏。

连接器与线缆穿墙

屏蔽层360°端接、滤波、壳体搭接和非屏蔽引线会形成传导与辐射通道。

拼缝、螺钉和接地

螺钉间距、接触表面、垫片、喷涂遮蔽和接地带长度会在特定频率产生明显泄漏。

显示窗和透明屏蔽

导电网、透明导电膜与金属框的周边连接决定整体性能,材料片高SE不等于装窗后仍保持。

送样与现场测试资料

对象与尺寸

提供屏蔽室/机箱三维尺寸、重量、门窗、通风、接口和内部空间;材料提供厚度、方向、层数和可制样尺寸。

频率与目标

提供起止频率、重点频点、目标SE、场型、极化、工作状态及适用标准。

结构与材料

提供基材、涂层、衬垫、接缝、紧固、滤波器、通风波导、连接器和接地方案。

线缆与工作配置

说明电源、通信、光纤、冷却和其他穿墙线路,测试时是否带电运行以及允许的接口封堵状态。

现场条件

大型屏蔽室需提供场地尺寸、电源、运输、测试距离、背景电磁环境和可用工作时间。

报告用途

说明研发比较、材料选型、结构整改、出厂验收、现场验收或招投标用途;若要求资质标识需预先核对范围。

常见问题 FAQ

电磁屏蔽效能dB越大越好吗?

在相同频率、场型、极化、测距、仪器动态范围和样品状态下,数值越大通常表示衰减越强。但不同方法、频段和被测对象的结果不能直接横向比较。

低频磁场屏蔽结果能代表高频电磁波吗?

不能。低频磁场、近场电场和远场平面波的耦合机理不同,材料磁导率、导电性、厚度、开口和接地的影响也不同,应分别按目标频段和场型测试。

屏蔽室和设备机箱能使用同一标准吗?

通常不能直接套用。屏蔽室可按GB/T 12190-2021,0.1~2m屏蔽壳体可按GB/T 39278-2020;尺寸、测试距离、天线布置、测点和校准方式均可能不同。

平面材料测试结果能代表整机机箱吗?

不能直接代表。材料试样可评估材料本体性能,但整机还受门缝、接缝、螺钉间距、通风孔、连接器、线缆穿墙、导电衬垫和接地结构影响。

屏蔽涂层怎样准备样品?

应按规定基材、涂覆工艺、干膜厚度、固化状态和试样尺寸制样,并记录厚度与均匀性。不同基材、底涂或固化条件的结果不应混用。

屏蔽效能SE怎样计算?

在规定方法中比较无屏蔽基准与有屏蔽状态下的同类场量或接收量,常用幅值形式为SE=20×log10(基准场量÷屏蔽后场量)。正式报告应写明场量、单位、检波方式和数据处理。

为什么测不到客户要求的高屏蔽效能?

当接收信号接近噪声底时,系统动态范围不足,无法证明更高的衰减。需要核对信号源功率、放大器、天线因子、线缆损耗、接收机噪声底和环境干扰。

机箱门缝和通风孔怎么定位薄弱点?

在整体频点测试基础上,可围绕门缝、通风波导、连接器、线缆穿墙、观察窗和接地搭接处增加多测点、不同极化或局部扫描,比较泄漏峰值与结构位置。

大型屏蔽室必须现场测试吗?

通常需要在安装完成后的实际状态测试,并确认门、滤波器、通风波导、穿墙接口和接地均处于验收状态。现场背景信号、空间距离和设备布置也需提前勘察。

需要确认屏蔽室、机箱或材料怎样测试?

可发送被测对象尺寸、结构照片或图纸、频率范围、目标屏蔽效能、重点开口以及报告用途。正衡检测协助选择主标准、场型、测点、送样或现场方案。
